YTB

Model

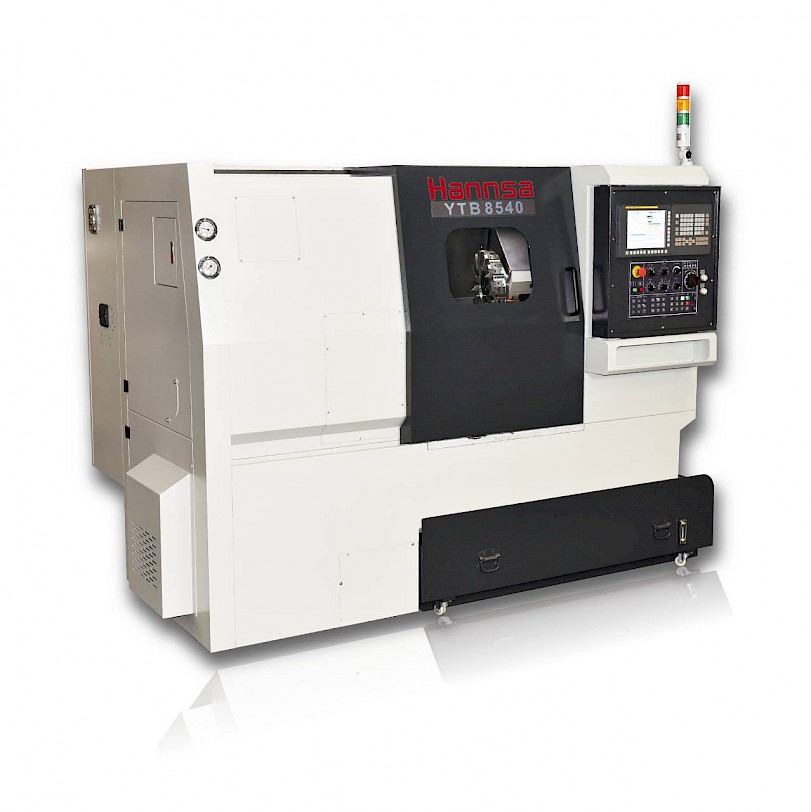

YTB 8540
YTB 8540M

Przelot nad osłonami łoża

mm

400

400

Max. Średnica toczenia nad suportem

mm

320

320

Max. Średnica toczenia nad osłonami łoża

mm

320

320

Max. Długość toczenia

mm

540

400

Wrzeciono

Moc silnika napędu wrzeciona

kW

7,5/11

7,5/11

Max. Obrotu wrzeciona

obr/min

4500

4500

Końcówka wrzeciona

typ

ASA A2-6

ASA A2-6

Przelot przez wrzeciono

mm

62/79 (opcja)

62

Max. Średnica obrabianego pręta

mm

52/65 (opcja)

52

Średnica uchwytu

mm

203

203

Osie

Przesuw w osi Z

mm

540

400

Przesuw w osi X

mm

185

185

Przesuw w osi Y

mm

-

-

Szybki przesuw Z/X/Y/B

mm

24/24/-/-

24/24/-/-

Głowica

Głowica narzędziowa

hydrauliczna

VDI30

Liczba gniazd/Liczba gniazd napędzanych

szt

10/0

12/12

System mocowania

typ

bezpośredni

VDI30

Max. obroty silnika narzędzi napędzanych

obr/min

-

5000

Moc silnika narzędzi napędzanych

kW

-

5,5

Konik

Średnica pinoli

mm

65

65

Przesuw pinoli

mm

90

90

Przesuw konika

mm

410

410

Gniazdo

MT

4

4

Inne

Moc całkowita zainstalowana

kVA

20

25

Waga

kg

4200

4400

Wymiary (długość x szerokość x wysokość)

mm

3354X1696X1952

3354X1696X1952

Sterowanie

Fanuc 0iTF/Siemens 828D

Fanuc 0iTF/Siemens 828D

Standard:

  • pełna kabina
  • system automatycznego smarowania prowadnic i przekładni olejem
  • lampa sygnalizacyjna LED
  • instalacja oświetleniowa
  • cyfrowe serwonapędy i silnik do napędu osi i wrzeciona
  • prowadnice ślizgowe w osiach X, Z
  • głowica rewolwerowa hydrauliczna/ VDI30
  • system wodnego chłodzenia z doprowadzeniem chłodziwa przez tarczę głowicy
  • pistolet pneumatyczny
  • pistolet ręczny do spłukiwania przestrzeni roboczej
  • teleskopowe osłony prowadnic
  • regulacja śrub poziomych podstawy
  • wymiennik ciepła szafy elektrycznej
  • sztywne gwintowanie
  • funkcja automatycznego wyłączania
  • RS 232 Interface

Opcje:

  • sonda narzędziowa
  • chuck clamping & unclamping switch
  • odciąg oparów z wnętrza kabiny
  • programowany konik
  • chwytak obrobionych części
  • podajnik pręta
  • interfejs do podajnika pręta
  • transformer (tylko Fanuc)
  • separator zużytego oleju
  • transporter wiórów
  • oprawki narzędziowe
  • oprogramowanie CAD/CAM
