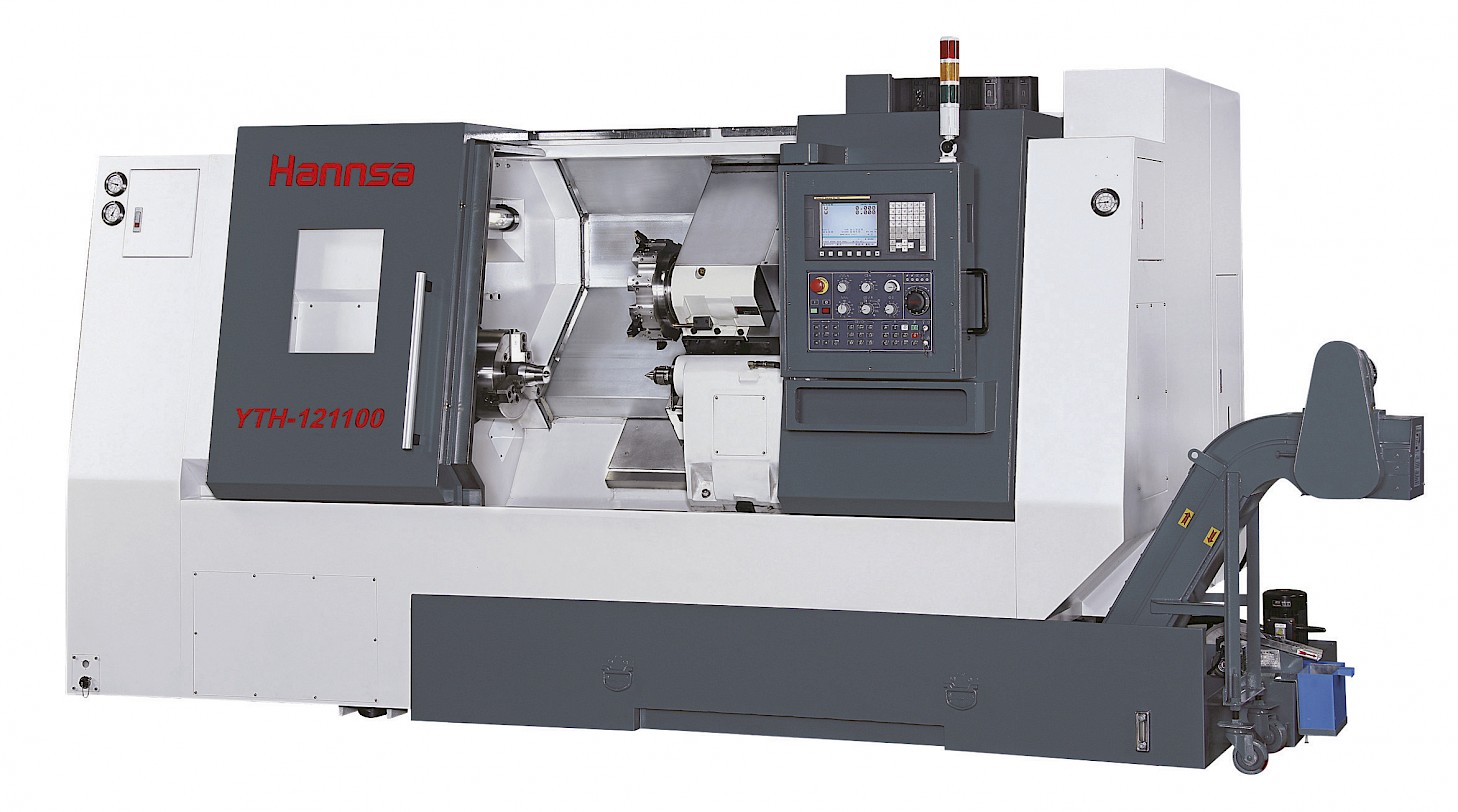

Centrum tokarskie na prowadnicach ślizgowych YTH 10/12/15
|
Model |
|
YTH 10800/101300 |
YTH 12800/121300 |
YTH 15800/151300 |
|
Przelot nad osłonami łoża |
mm |
670 |
670 |
670 |
|
Max. Średnica toczenia nad suportem |
mm |
570 |
570 |
570 |
|
Max. Średnica toczenia nad osłonami łoża |
mm |
570 |
570 |
570 |
|
Max. Długość toczenia |
mm |
700 / 1200 |
700 / 1200 |
700 / 1200 |
|
Wrzeciono |
||||
|
Moc silnika napędu wrzeciona |
kW |
15 / 18.5 |
15 / 18.5 |
15 / 18.5 |
|
Max. Obrotu wrzeciona |
obr/min |
3000 |
3000 |
2500 |
|
Końcówka wrzeciona |
typ |
A2-8 |
A2-8 |
A2-11 |
|
Przelot przez wrzeciono |
mm |
90 |
102 |
131 |
|
Max. Średnica obrabianego pręta |
mm |
78 |
91 |
117 |
|
Średnica uchwytu |
mm |
254 |
304 |
381 / 457(opcja) |
|
Osie |
||||
|
Przesuw w osi Z |
mm |
800 / 1300 |
800 / 1300 |
800 / 1300 |
|
Przesuw w osi X |
mm |
300 |
300 |
300 |
|
Przesuw w osi Y |
mm |
±50 |
±50 |
±50 |
|
Szybki przesuw Z/X/Y/B |
mm |
20/20/20/20 |
20/20/20/20 |
20/20/20/20 |
|
Głowica |
||||
|
Głowica narzędziowa |
hydrauliczna/VDI/BMT |
hydrauliczna/VDI/BMT |
hydrauliczna/VDI/BMT |
|
|
Liczba gniazd/Liczba gniazd napędzanych |
szt |
12/0 / 12/12 / 12/12 |
12/0 / 12/12 / 12/12 |
12/0 / 12/12 / 12/12 |
|
System mocowania |
bezpośredni / VDI40 / BMT65 |
bezpośredni / VDI40 / BMT65 |
bezpośredni / VDI40 / BMT65 |
|
|
Max. obroty silnika narzędzi napędzanych |
obr/min |
A/6000 R/5000 |
A/6000 R/5000 |
A/6000 R/5000 |
|
Moc silnika narzędzi napędzanych |
kW |
5,5 |
5,5 |
5,5 |
|
Konik |
||||
|
Średnica pinoli |
mm |
90 |
90 |
90 |
|
Przesuw pinoli |
mm |
125 |
125 |
125 |
|
Przesuw konika |
mm |
675 / 1175 |
675 / 1175 |
675 / 1175 |
|
Gniazdo |
MT |
5 |
5 |
5 |
|
Inne |
||||
|
Moc całkowita zainstalowana |
kVA |
35 |
35 |
35 |
|
Waga |
kg |
7200 / 7600 |
7200 / 7800 |
7200 / 7800 |
|
Wymiary (długość x szerokość x wysokość) |
mm |
3340 x 2100 x 2190 (2300Y) /3790 x 2100 x 2190 (2300Y) |
3340 x 2100 x 2190 (2300Y) /3790 x 2100 x 2190 (2300Y) |
3340 x 2100 x 2190 (2300Y) /3790 x 2100 x 2190 (2300Y) |
|
Sterowanie |
Fanuc 0iTF, Siemens 828D |
Fanuc 0iTF, Siemens 828D |
Fanuc 0iTF, Siemens 828D |
|
Standard
- pełna kabina
- system automatycznego smarowania dla prowadnic i przekładni olejem
- lampa sygnalizacyjna LED
- instalacja oświetleniowa
- cyfrowe serwonapędy i silniki do napędu osi i wrzeciona
- prowadnice ślizgowe w osiach X, Z
- przekładnie śrubowe toczne dwustronnie łożyskowane z podwójną nakrętką
- głowica rewolwerowa hydrauliczna/ VDI40/ BMT65
- system wodnego chłodzenia z doprowadzeniem chłodziwa przez tarczę głowicy
- pistolet pneumatyczny
- pistolet ręczny na chłodziwo
- transporter wiórów taśmowy
- teleskopowe osłony prowadnic
- regulacja śrub poziomych podstawy
- wymiennik ciepła szafy elektrycznej
- sztywne gwintowanie
- funkcja automatycznego wyłączania
- RS 232 Interface
Opcje:
- sonda narzędziowa
- chuck clamping & unclamping switch
- odciąg oparów z wnętrza kabiny
- programowalny konik
- chwytak obrobionych części
- podajnik pręta
- interfejs do podajnika pręta
- transformer (tylko Fanuc)
- separator zużytego oleju
- oprawki narzędziowe
- oprogramowanie CAD/CAM
